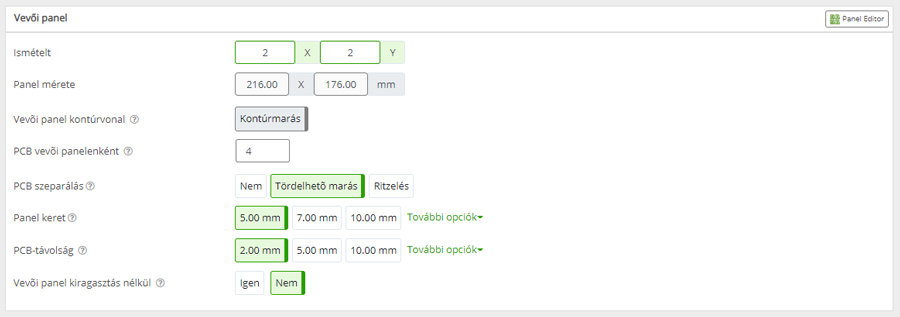

Vevői panel

A Vevői panel szekció csak akkor jelenik meg a PCB konfigurátorban, amennyiben az Alapvető PCB paraméterek részben a Vevői panel szállítási formátum kerül kiválasztásra.

A Vevői panel részben határozható meg a panel kialakítása.

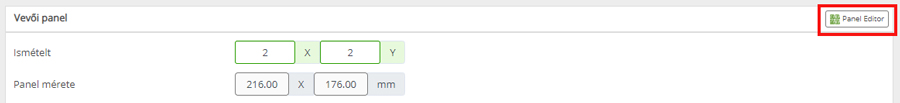

A Vevői panel szekció jobb felső sarkában található Panel szerkesztő megnyitásával lehetősége nyílik a panel kialakítás és egyéb beállítások manuális meghatározására.

MEGJEGYZÉS

• A Panel szerkesztő egyes opciói csak a vevői dokumentáció feltöltése és az teljes elemzés befejezése után válnak elérhetővé elérhetővé.

Montírozás

Standard eC Panel kiválasztása esetén definiálhatja a montírozás módját, vagyis meghatározhatja a PCB darabszámot a vevői panel X és Y irányában.

Amennyiben nem a Standard eC-panel opciót válaszotta, először a Vevői panel szekció többi paraméterét kell megadnia (ezek később akár módosíthatók).

Ezt követően a Panel szerkesztő gombra kattintva a vevői panel az egyedi igényeknek megfelelően konfigurálható.

Panelméret

A vevői panel fizikai méretét (X és Y) adhatja meg, amelybe a panelkeret is beletartozik.

MEGJEGYZÉS

• Amenyiben a Standard eC-panel opció került kiválasztásra, a panelméret automatikusan kiszámításra kerül a megadott egyéb paraméterek alapján (pl. PCB méret, PCB darabszám X és Y irányban, panelkeret szélessége stb.), ezért manuális bevitel nem lehetséges.

Panel kontúrkialakítás

Kontúrmarás (Alapértelmezett)

A vevői panel kontúrkialakítására két lehetőség áll rendelkezésre: kontúrmarás és ritzelés.

Utóbbi mindazonáltal csak akkor érhető el, amennyiben a PCB szeparálás módja ritzelés legalább az egyik irányban.

PCB darabszám panelenként

Standard eC-panel esetén a vevői panelben lévő egyedi nyomtatott áramköri lapok száma, ami automatikusan kitöltésre kerül a megadott montírozás alapján (manuálisan nem szerkeszthető).

Egyéb paneltípusok esetében ez a rész nem jelenik meg.

PCB szeparálás módja

Tördelhető marás (Alapértelmezett)

Az alábbi lehetőségek közül választhat a vevői panelben lévő nyomtatott áramköri lapok szeparálására vonatkozóan.

A kontúrkialakítás a következő 3 módon történhet:

• Tördelhető marás (Alapértelmezett) – Kontúrmarással alakítjuk ki a nyomtatott áramköri lap(ok) körvonalát, a stabilitásról pedig tördelőfülek gondoskodnak.
• Ritzelés – A nyomtatott áramköri lap(ok) körvonalát az oldalak teljes hosszában ritzeléssel alakítjuk ki (csak téglalap alakú nyomtatott áramköri lapok esetén lehetséges), hogy ki lehessen őket törni a panelből.
• Nem – PCB szeparálás nem történik a panelben.

További információkért tekintse meg a Vevői panel általános tudnivalók oldalunkat!

Standard eC-panel esetében ugyanazt a szeparálási módot alkalmazzuk X és Y irányban, az egyedi igények szerint kialakított panel típusok esetében azonban lehetőség van a tördelhető marás és a ritzelés kombinálására.

Panelkeret

5 mm (Alapértelmezett)

A vevői panel jellemzően egy min. 5 mm szélességű panelkerettel rendelkezik, de igény esetén nagyobb panelkeret is választható a rendelkezésre álló szélességek közül.

Standard eC-panel esetében ez a Vevői panel szekcióban vagy a Panel szerkesztőben állítható be. Az egyedi igények szerint kialakított panel típusok esetében azonban csak a Panel szerkesztőben van lehetősége ezt beállítani.

PCB távolság

2 mm (Alapértelmezett)

A vevői panelben lévő nyomtatott áramköri lapok közötti távolságot állíthatja be. A min. távolság 2 mm, de igény esetén nagyobb távolság is választható a rendelkezésre álló lehetőségek közül.

Standard eC-panel esetében ez a Vevői panel szekcióban vagy a Panel szerkesztőben állítható be. Az egyedi igények szerint kialakított panel típusok esetében azonban csak a Panel szerkesztőben van lehetősége ezt beállítani.

Vevői panel kiragasztás nélkül

Nem (Alapértelmezett)

Időnként előfordul, hogy a vevői panelen belül egy vagy PCB nem felel meg a végellenőrzésen (vagy bármely egyéb gyártásközi ellenőrzésen). Ebben az esetben ezek selejtezésre kerülnek, melyet kiragasztással jelölünk, így a megfelelőnek ítélt egyedi nyomtatott áramköri lapoktól egyértelműen elkülönülnek

Válassza az Igen opciót, amennyiben a vevői panelt kiragasztás nélkül szeretné megkapni. Ebben az esetben a vevői panel nem tartalmazhat egyetlen selejtezett egyedi nyomtatott áramköri lapot sem.
