Optimális PCB-tervezési folyamat – “Right First Time”

A tervezési folyamat optimalizálása

Az optimalizált PCB tervezési folyamat lehetővé teszi, hogy olyan nyomtatott áramköri lapokat hozzon létre, amelyek elsőre megfelelőek a gyártáshoz (Right First Time).

Az Eurocircuits Visualizer eszközök használatával időt és pénzt takaríthat meg.

Eszközeink ugyanis lehetővé teszik a tervező számára, hogy a tervezési paramétereket azelőtt ellenőrizze, mielőtt elkezdené a rajzolat kialakítását.

Az Eurocircuits azért fejlesztette ki Visualizer eszközeit, hogy segítse az elektronikai tervezőmérnököket a hatékony PCB tervezési folyamat elérésében.

Visualizer eszközeink azonnali technikai validációt biztosítanak a tervezési paraméterekről, és az alacsonyabb költségű lehetőségek felé terelik Önt.

Ennek eredménye egy olyan PCB kialakítás, amely a legalacsonyabb költséggel és a legnagyobb megbízhatósággal gyártható.

Visualizer eszközeink a PCB vizualizációját kínálják, ami további bizalmi szintet biztosít a tervező számára.

Az eszközök az adatokat ellenőrzik, és minden problémát jelentenek (hiányzó fájlok, paraméterek, adathibák, stb.).

Ez lehetővé teszi a tervező számára, hogy ezeket még a PCB megrendelése előtt megtekinthesse és kijavíthassa.

Visualizer eszközeink megoldást kínálnak a tervezési és adatproblémák gyors és hatékony megoldására is.

A dokumentáció így elsőre megfelelő lesz a gyártáshoz.

Töltse fel BOM és CPL fájlt a PCBA Visualizerbe, ami megjeleníti az alkatrészek elhelyezését a nyomtatott áramköri lapon.

Az eszközök segítségével korrigálhatja az elhelyezési problémákat, hogy a használt adatok a elsőre megfelelőek legyenek a PCB beültetéshez az Eurocircuits beültetési szolgáltatásainak igénybe vételekor.

Az Eurocircuits Visualizer eszközeinek használata biztosítja a gyártáshoz optimalizált PCB elrendezés létrehozásához szükséges paramétereket.

Mindezekkel projektjei időben és a tervezett költségvetésen belül kerülhetnek piacra.

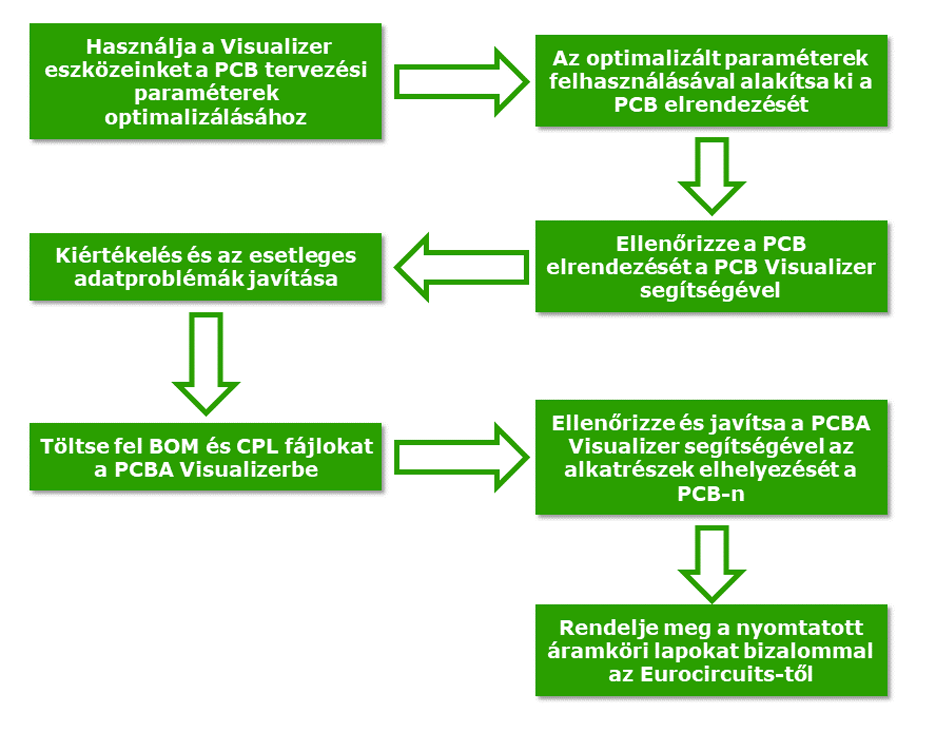

Az optimalizált tervezési folyamat

A lenti videóban Dirk Stans, az Eurocircuits értékesítési és marketing igazgatója bemutatja, hogy ezek az ingyenesen használható eszközök hogyan optimalizálhatják a PCB tervezők számára a PCB kialakításának és a prototípus készítésének folyamatát.

Ez a film 2017 novemberében készült az AltiumLive 2017, éves PCB tervezési csúcstalálkozón, Münchenben, élő közönség előtt.
