Eurocircuits bietet zwei Arten der Goldveredelung an: Chemisch Nickel-Gold (ENIG) als Oberflächenfinish für die gesamte Leiterplatte und Hartgold über einer Nickelschickt für Steckerkontake am Leiterplattenrand.

Chemisch abgeschiedenes Gold bietet eine hervorragende Lötbarkeit, ist aber aufgrund des chemischen Abscheidungsprozesses zu weich und zu dünn, um wiederholtem Abrieb standzuhalten.

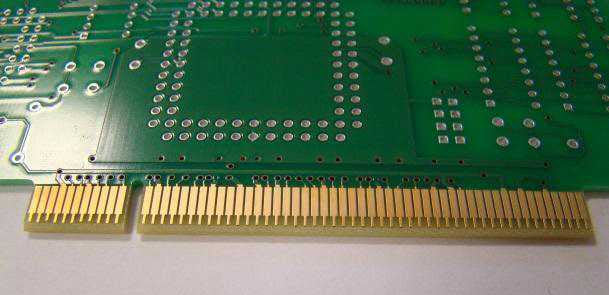

Galvanisch abgeschiedenes Gold ist dicker und härter und eignet sich daher ideal für Steckerkontakte am Leiterplattenrand, die wiederholt eingesteckt und entfernt werden.

Das Verfahren

Wir galvanisieren das Hartgold auf die Leiterplatten nach dem Lötmaskenprozess und bevor wir die Oberflächenbeschichtung auf den Rest der Leiterplatte auftragen. Die Hartvergoldung ist mit allen anderen von uns angebotenen Oberflächenveredelungen kompatibel.

Zuerst wird ein 3 – 6µm dünne Nickelschickt als Diffusionssperre auf die Steckkontakte aufgetragen und darauf 1 – 2µm Hartgold. Das galvanisch abgeschiedene Gold ist nicht 100%-ig rein; es enthält etwas Kobalt, um die Verschleißfestigkeit der Oberfläche zu erhöhen.

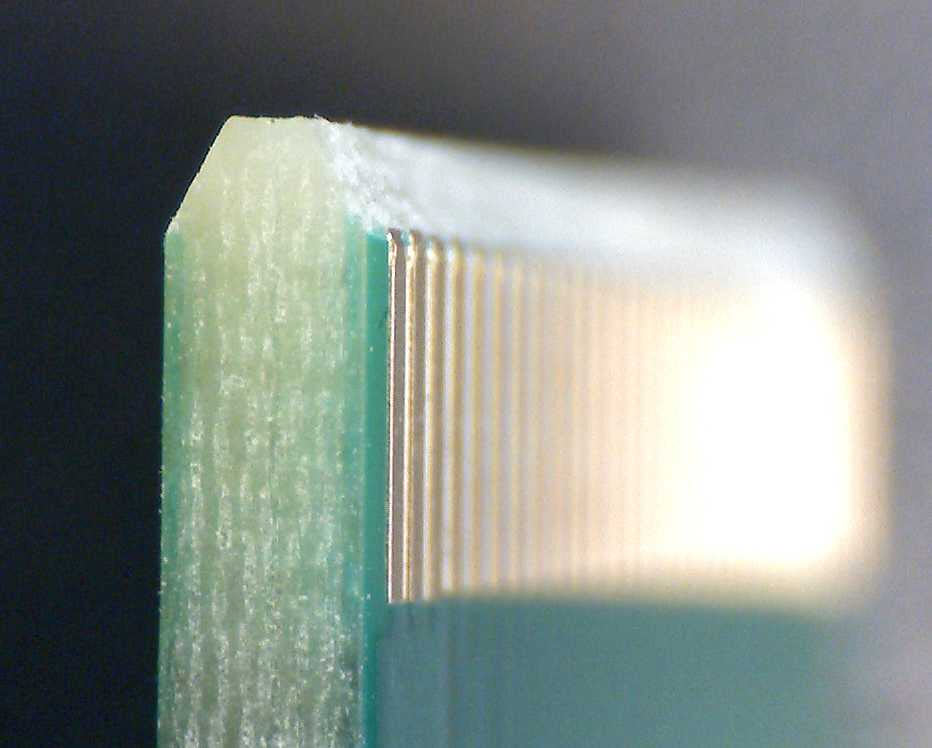

Normalerweise schrägen wir die Steckkontakte an, um das Einsetzen zu vereinfachen. Das Anfasen kann in den Bestellangaben angegeben werden.

Um sicherzustellen, dass die Goldkontakte exakt mit dem Steckerprofil übereinstimmen, fräsen wir die vertikalen Kanten beim ersten Bohrdurchgang. Die Kanten des Steckers sind dann genau auf das Druckbild ausgerichtet.

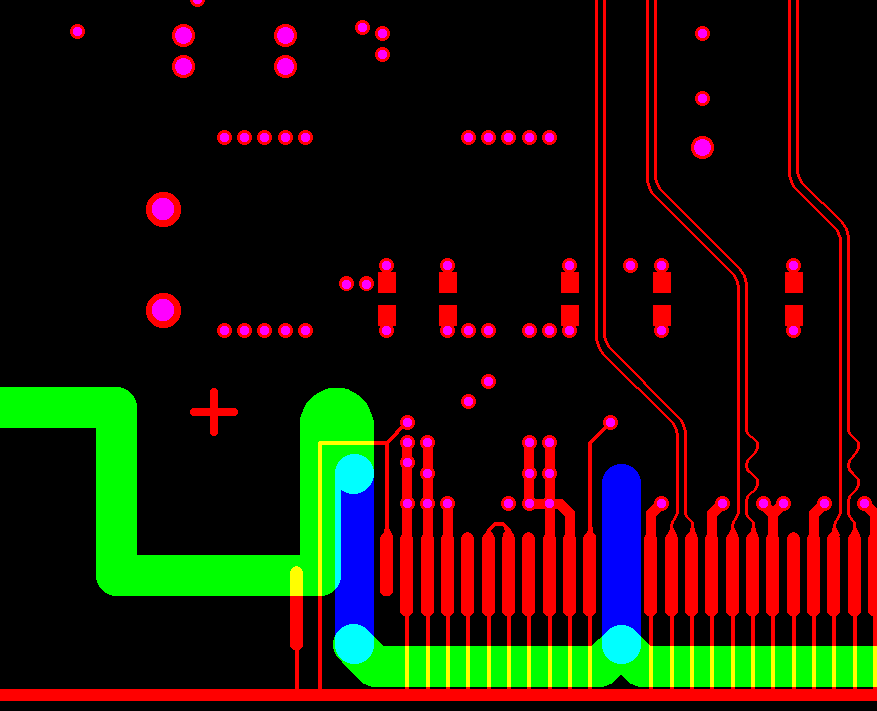

Manchmal sind ein oder mehrere Goldkontakte kürzer als die anderen, so dass sich die längeren Anschlüsse zuerst verbinden, wenn die Leiterplatte eingesteckt wird. Dies bedeutet, dass die kürzeren Pads nicht vertikal mit der Galvanikschiene verbunden werden können. Sie müssen die für die Galvanisierung notwendige Verbindung in einer anderen Richtung herstellen – siehe Abbildung. Hier stellen die blauen Linien das in der ersten Bohrstufe eingebrachte Profil und die grünen die endgültige Profilierung dar.

Nach der Galvanik prüfen wir die Haftung des beschichteten Nickels und Goldes mit einem branchenüblichen Tape-Test. Wir messen die Dicke der plattierten Schichten ohne sie zu zerstören mit einem Röntgenmessgerät.

Grenzen der Technologie

• Die Kontakte müssen sich am Rand der Leiterplatte befinden, da es sich um einen galvanischen Prozess handelt. Es muss eine elektrische Verbindung zwischen den Steckerkontakten und dem Rand des Produktionsnutzenes bestehen.
• Die maximale Länge der beschichteten Steckerkontakte beträgt 40mm, da wir ein standardmäßiges, flaches Beschichtungsbad verwenden.
• Innenlagen müssen am Rand der Leiterplatte frei von Kupfer sein. Sonst könnte an der Anfasung das Kupfer freiliegen.
• Wenn Sie Ihre Leiterplatten in einem Kundennutzen geliefert haben möchten, muss der Nutzenrand an der Steckerseite offen sein, damit wir die Steckerkontakte galvanisieren können.

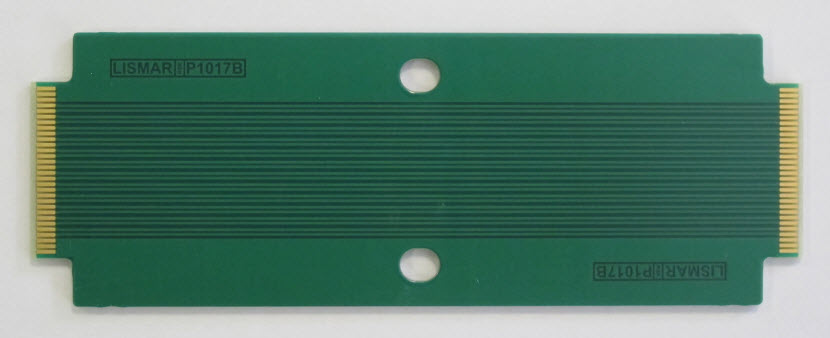

• Wir können die Steckervergoldung auf zwei Seiten der Leiterplatte aufbringen. Wenn sich die Anschlüsse jedoch auf den gegenüberliegenden Seiten der Leiterplatte befinden, muss ein Mindestabstand von 150 mm dazwischen eingehalten werden.

• Um eine optimale Qualität der Goldoberfläche sicherzustellen, raten wir keine durchkontaktierten Löcher (PTH), SMD-Anschlüssse oder andere Pads näher als 2.00mm (80 mil) an den Steckerkontakten zu platzieren – siehe Zeichnung.
