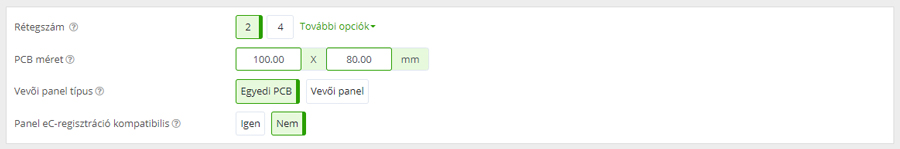

Alapvető PCB paraméterek

A PCB alapvető paraméterei a PCB konfigurátor alábbi szekciójában adhatók meg, amelyek vevői dokumentáció feltöltése esetén automatikusan kitöltésre kerülnek.

Amennyiben vevői dokumentáció nem kerül feltöltésre, abban az esetben manuálisan állíthatja be a következő paraméterek:

• Rétegszám
• PCB méret

FONTOS

Mindig ellenőrizze az értékek helyességét! Szükség esetén az automata kitöltés manuálisan felülbírálható.

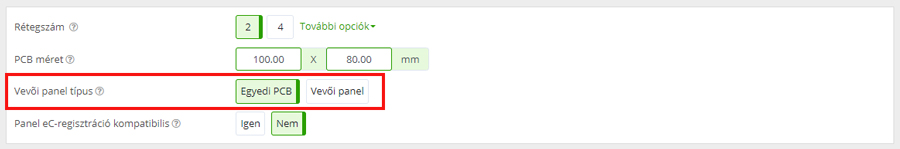

Szállítási formátum

Lehetősége van a szállítási formátum meghatározására is, melynek során Egyedi PCB vagy Vevői panel opciók közül választhat.

Egyedi PCB (Alapértelmezett)

Válassza az Egyedi PCB lehetőséget, amennyiben azt szeretné, hogy a nyomtatott áramköri lapo(ka)t különálló elemként szállítsuk keret nélkül.

Vevői panel
Válassza a Vevői panel opciót, amennyiben azt szeretné, hogy a nyomtatott áramköri lapo(ka)t montírozva szállítsuk kerettel. A panel tartalmazhat egy vagy több nyomtatott áramköri lapot ugyanabból a tervből, illetve akár több különböző PCB terv elhelyezésére is lehetősége van.

Standard eC-Panel 2×2-es montírozással

Amennyiben a Vevői panel szállítási formátumot választotta, további opciók válnak elérhetővé. A megjelenő Vevői panel típus menü három különböző panelizálási módot kínál.

Vevői panel típus

Az alábbi lehetőségek közül kiválaszthatja a vevői panel típusát, illetve megadhatja, hogy a panel eC-regisztráció kompatibilis legyen vagy sem.

Vevői panel formátumok:

• Standard eC-Panel (Alapértelmezett és javasolt formátum)
• Vevői panel vevői igények szerint
• Vevői panel vevő által biztosított

A panel típusokról és azok elrendezéséről/kialakításáról bővebb információt a Panelizálási útmutatóban találhat.

eC-regisztráció kompatibilis panel

Válassza az Igen lehetőséget, amennyiben a vevői panelt eC-regisztráció kompatibilis formátumban kéri.

Bővebben: eC-regisztrációs rendszer vevői panelekhez és stencilekhez

FONTOS

Standard eC-Panel esetében alapértelmezett opció, így minden eC-panel eC-regisztráció kompatibilis formátumban kerül szállításra.

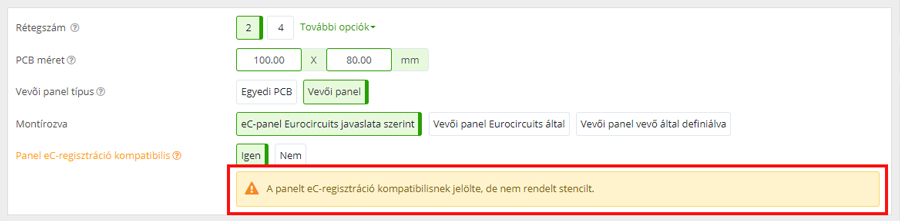

Amennyiben ez az opció kiválasztásra került, az alábbi rendszerüzenet fog stencil megrendelésre figyelmeztetni.

MEGJEGYZÉS

• A stencil opcionálisan választható extra (további részletek a Stencil szekció leírásában).
• Amennyiben megrendelése beültetési szolgáltatásunkat is magában foglalja:
  • Csak akkor válassza az eC-regisztráció kompatibilis opciót, amennyiben a szállítást követő folyamatok indokolják.
  • Nincs szükség stencil hozzáadására, mivel ezt a beültetési szolgáltatás magában foglalja, mindazonáltal szállításra nem kerül.
