FPGA routing: Nagy lábsűrűség HDI nélkül

Designer Insights #2: Valódi projektek. Valódi kihívások. Valódi döntések.

A nagy lábsűrűség automatikusan HDI technológiát igényel? Nem feltétlenül.

Második “Designer Insight” cikkünkben Frank (CID+) bemutatja, hogyan valósított meg egy nagy sűrűségű FPGA-tervet hagyományos PCB technológiával – HDI technológia és felesleges gyártási bonyolultság nélkül.

A feladat adott volt: korlátozott beépítési hely, nagy csatlakozássűrűség, valamint egy költséghatékony, sorozatgyártásra kész konstrukció iránti igény. Akkoriban a Eurocircuits részleges HDI pool szolgáltatása még nem volt elérhető. A folyamat komplexitásának növelése helyett ezért a tervezési stratégia más irányt vett: a BGA optimalizálására helyeződött a hangsúly.

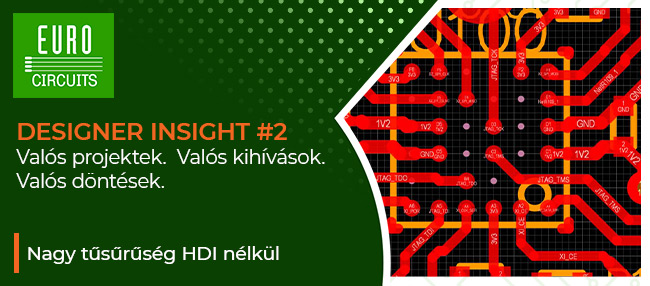

A 0.40 mm osztású BGA külső soraiban a nem használt padek tudatos eltávolításával további huzalozási csatornák nyíltak meg a külső rétegen. Ennek köszönhetően a belső padek egy hagyományos, 4 rétegű Eurocircuits gyártási struktúrával is elérhetővé váltak, kihasználva a rendelésösszevonás előnyeit.

A PCB Visualizer ellenőrzés során az elvárt footprinttől való eltérésekre derült fény, amelyek a tervezővel közösen áttekintésre és megerősítésre kerültek, hogy szándékos mérnöki döntésről van szó.

Eredmény: nagy lábsűrűség, gyors prototípus-átfutási idő, gyártásra alkalmas megoldás – HDI nélkül.

A mérnöki tapasztalat érték

Ez a “Designer Insights” sorozatunk második része, amely valós kihívásokon és gyakorlati mérnöki döntéseken alapul.

Sikerült megoldania egy bonyolult elrendezési, gyártási vagy dokumentációs problémát?
Ossza meg tapasztalatait a közösséggel, akár névtelenül, vagy akár nevét vagy cégét feltüntetve!

Mert a legjobb megoldások azok, amelyekből a mérnökök egymástól tanulnak.

Dudás Tamás és az Eurocircuits csapata
