PCB Viewer Leitfaden

Das Fenster Detail-Ansicht gibt ein interaktives Bild der in der im Lagenaufbau oder importierten Lagen Ansicht ausgewählten Lagen wieder.

Merkmale:

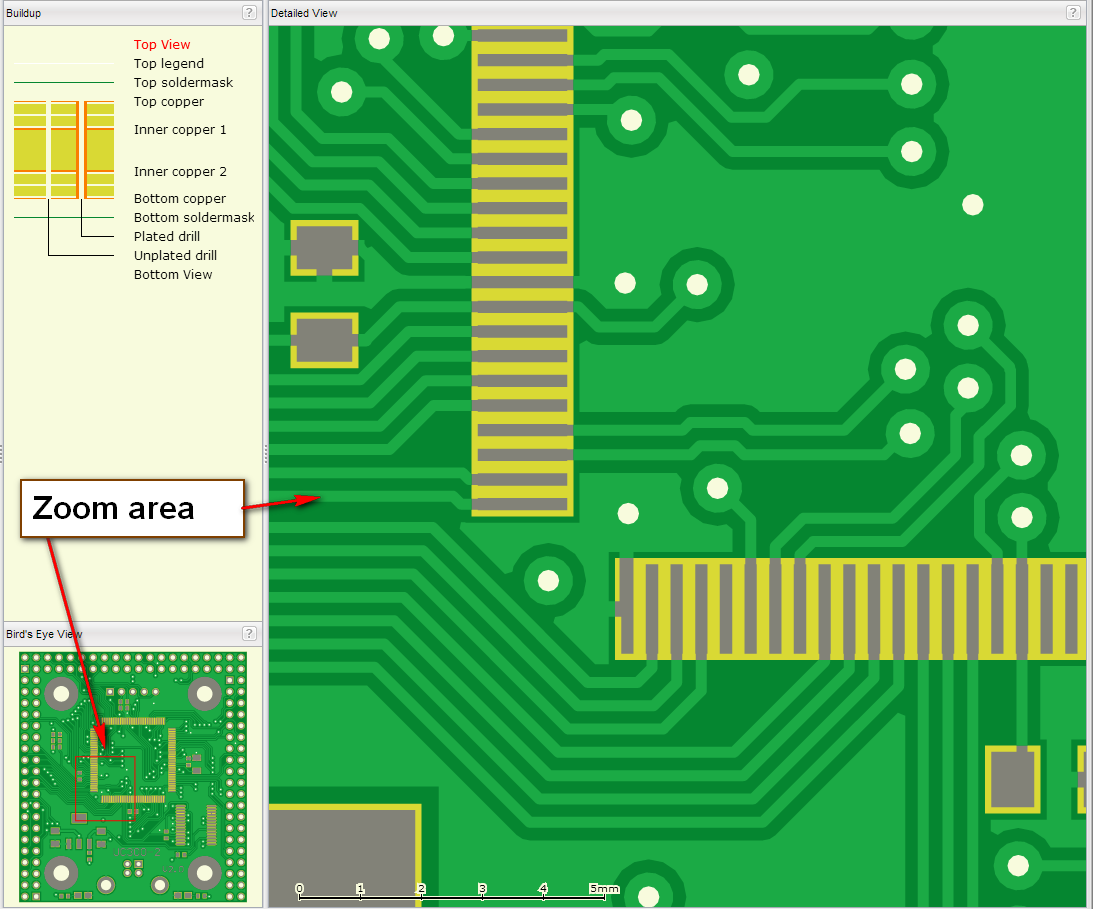

Die Vogelperspektive zeigt mit einem roten Rechteck welcher Teil des Bildes in der Detail-Ansicht sichtbar ist.

Ein Klick auf das Fenster mit dem linken Maus-Button bedeutet Zoom herein.

Ein Klick auf das Fenster mit dem rechten Maus-Button bedeutet Zoom heraus.

Das Ziehen der Maus verändert den Bildausschnitt.

Das Scrollrad der Maus kann auch zum Zoomen benutzt werden.

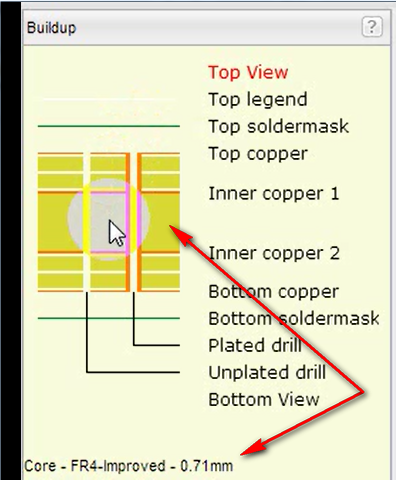

Wenn der Mauszeiger über Lagenaufbau-Elemente oder Bezeichnungen bewegt wird, wird das verknüpfte Material im unteren Fensterteil angezeigt.

Durch anklicken einer der Bezeichnungen wird eine Ansicht ausgewählt. Die gewählte Ansicht wird in der Detail-Ansicht und Vogelperspektive angezeigt.

Ansicht Bauteilseite – zeigt eine Draufsicht der Leiterplatte. Sie zeigt das Basismaterial, Kupferlage, Lötstoppmaske und Bestückungsdruck der Bauteilseite in realistischen Farben. Die Borhlöcher sind von der Ansich ausgespart.

Lagen-Ansicht – Klicken Sie auf eine Lagen-Bezeichnung, um eine Ansicht der Lage zu erhalten.

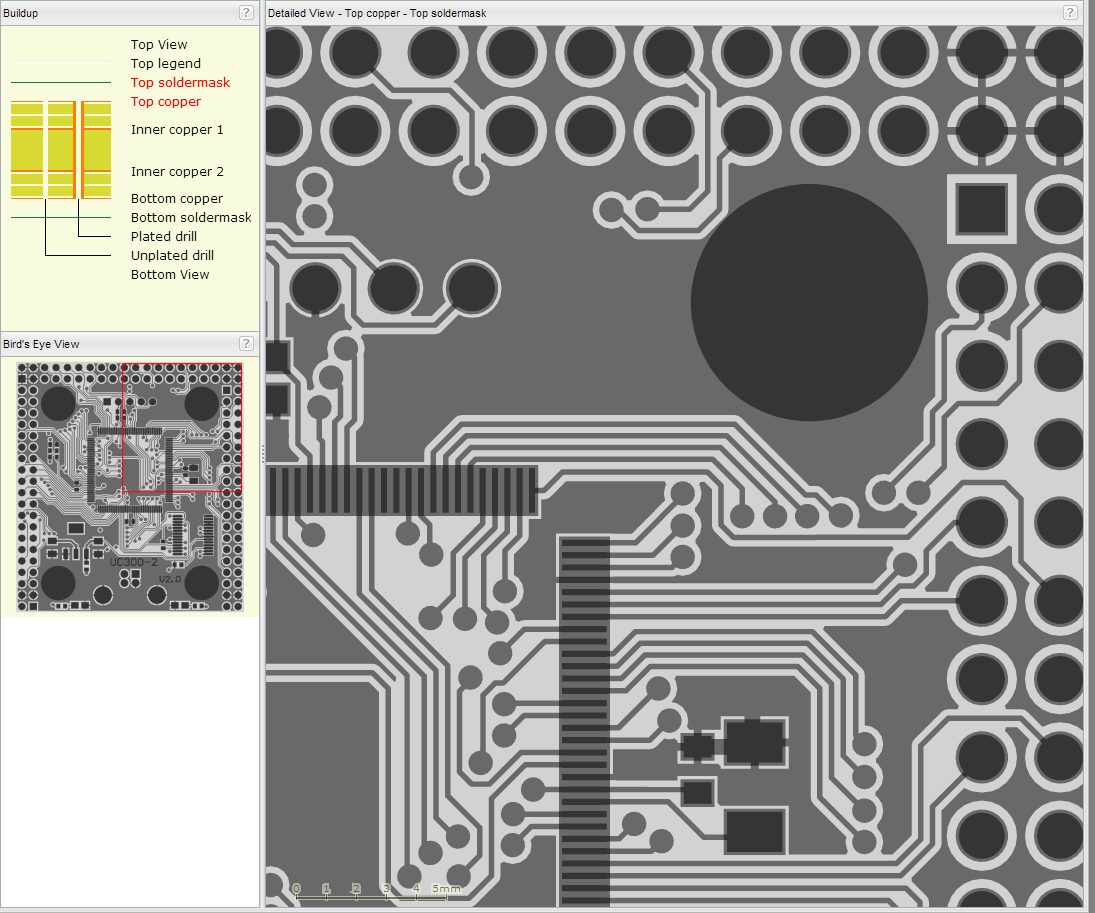

Kombinierte Lagen-Ansicht – Durch gedrückt halten der CTRL/STRG-Taste, können Sie mehrere Lagen auswählen (nicht in der Bauteil-/Lötseiten-Ansicht) um die kombinierten Lagen zu betrachten.

Ansicht Lötseite – zeigt eine Sicht der Leiterplatte von unten. Sie zeigt das Basismaterial, Kupferlage, Lötstoppmaske und Bestückungsdruck der Lötseite in realistischen Farben. Die Borhlöcher sind von der Ansich ausgespart.
