Vergleichsfunktion Leitfaden

Einleitung

Der PCB Visualizer hat eine Vergleichsfunktion. Damit kann man den hochgeladenen Originaldatensatz mit dem für die Fertigung verwendeten Produktionsdatensatz (SI oder Single Image Dataset) vergleichen.

Der Produktionsdatensatz (SI) steht erst dann zur Verfügung, wenn der Auftrag erteilt wurde und unsere Frontend-Ingenieure ihre Prüfungen abgeschlossen haben und alle Themen im Daten Feedback gelöst wurden.

WICHTIG:
  • Wenn Sie die Produktionsdaten (SI) prüfen wollen, bevor die Leiterplatte für die Produktion freigegeben wird, müssen Sie eine Produktionsfreigabe anfordern, bevor Sie den Auftrag erteilen.
  • Sie können immer nur eine Lage auf einmal vergleichen.

Wo Sie die Vergleichsfunktion finden

Melden Sie sich zunächst in Ihrem Eurocircuits Kundenkonto an.

Suchen Sie den entsprechenden Auftrag entweder unter Laufende Aufträge ansehen oder Bestellwiederholungen/Historie ansehen unter dem Menü Kalkulieren und Bestellen auf der linken Seite.

Vergleichsfunktion laufende Aufträge

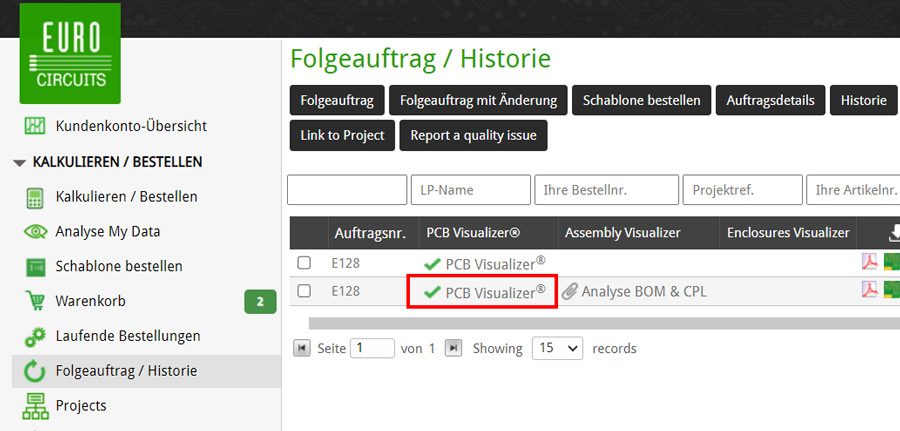

Klicken Sie nun auf den Text PCB Visualizer in der Zeile des entsprechenden Auftrages.



PCB Visualizer auswählen

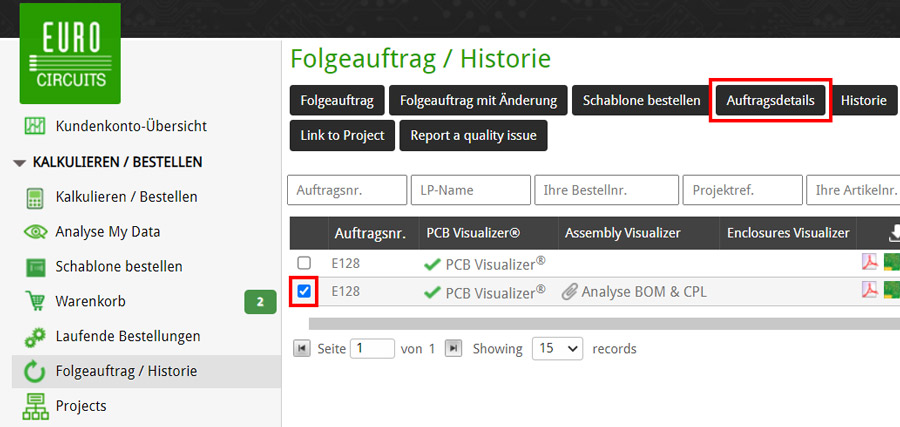

Alternativ können Sie auch das Kästchen links neben der Zeile mit der entsprechenden Bestellung aktivieren und dann oben auf die Schaltfläche Details anzeigen klicken.



Vergleichsfunktion Auswahlfeld

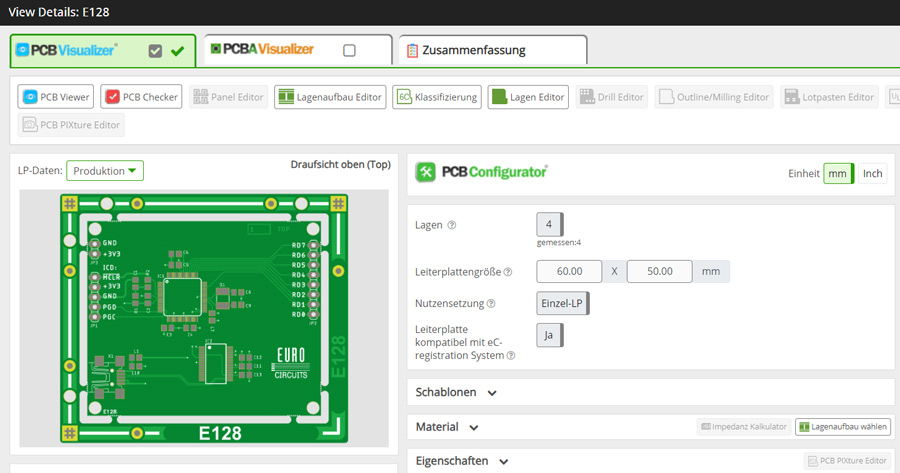

Es öffnet sich das Fenster mit dem PCB Visualizer.



PCB Visualizer Fenster

Richtigen Datensatz auswählen

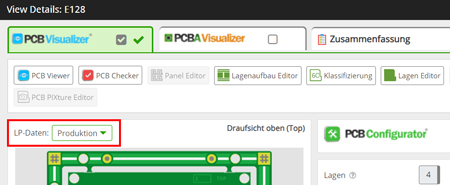

Damit die Vergleichsfunktion zur Verfügung steht, stellen Sie bitte sicher, dass das Auswahlfeld Datensatz auf Produktion gesetzt ist.

Den richtigen Datensatz auswählen



Um den Datensatz zu ändern, klicken Sie auf das Kästchen mit dem Datensatztyp und wählen Sie Produktionsdaten aus der verfügbaren Liste.

Zugriff auf die Vergleichsfunktion

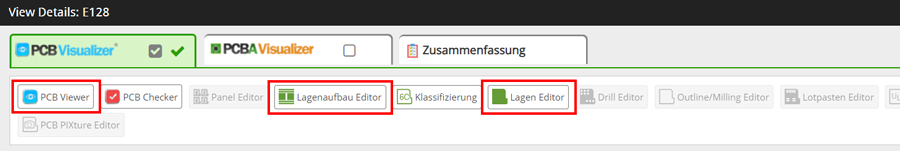

Die Vergleichsfunktion ist für folgende Werkzeuge des PCB Visualizer verfügbar:

  • PCB Viewer
  • Lagenaufbau Editor
  • Lagen Editor

Werkzeuge im PCB Visualize

Klicken Sie zunächst auf das entsprechende Werkzeug des PCB Visualizers, um es in einem neuen Fenster zu öffnen.

Verwendung der Vergleichsfunktion

Die Vergleichsfunktion ist in allen drei Werkzeugen des PCB Visualizers ähnlich.

Wenn die ausgewählte Lage angezeigt wird, zeigt sie gegebenenfalls unterschiedliche Farben.

  • GRÜN – was wurde hinzugefügt.
  • ROT – was wurde entfernt.
  • GRAU – keine Änderung.



PCB Viewer

Klicken Sie auf das Symbol “Vergleichen” Vergleichsfunktion Icon oben im Abschnitt “Detailansicht”.

PCB Viewer – Symbol Vergleichen

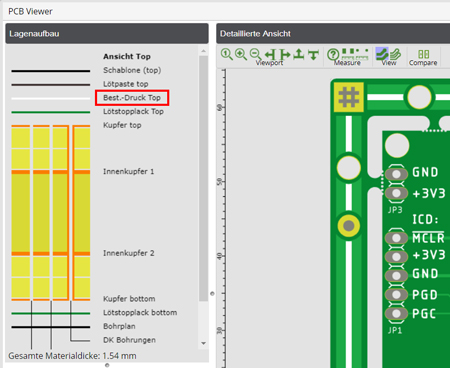

Wählen Sie dann die Lage, die Sie vergleichen möchten, indem Sie auf den Namen der Lage (Lagentyp) im Abschnitt Lagenaufbau klicken.

Wählen Sie eine Ebene aus dem Abschnitt Lagenaufbau

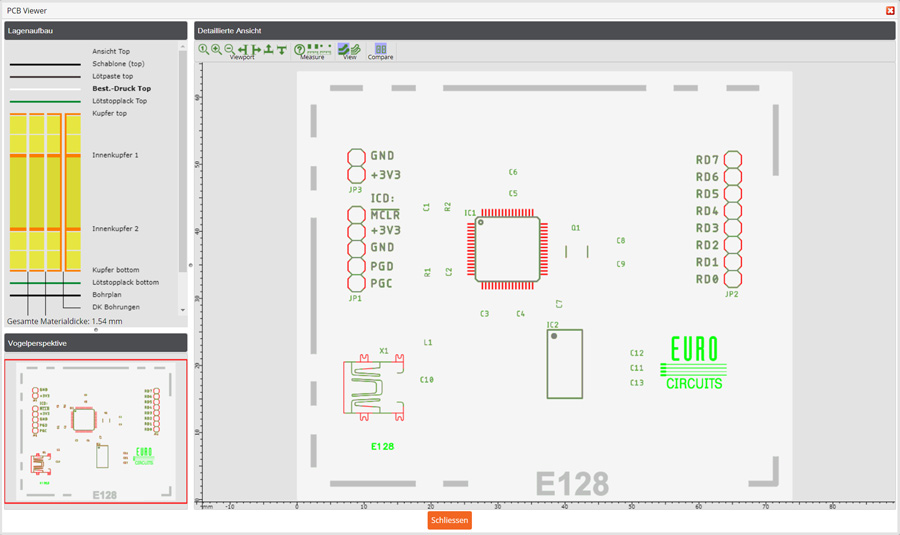

Dadurch wird die Lage im Bereich Detailansicht angezeigt.

Ausgewählte Lage wird im Abschnitt Detailansicht angezeigt

Sie können nun die Unterschiede zwischen den von Ihnen hochgeladenen Originaldaten und den Produktionsdaten (SI) anhand der angezeigten Farben überprüfen.

Durch Klicken auf das Symbol Vergleichen Vergleichsfunktion Icon können Sie zwischen den Vergleichsdaten und den reinen Produktionsdaten (SI) umschalten.

Um eine andere Lage zu vergleichen, klicken Sie einfach auf die Lage im Abschnitt Lagenaufbau.

Lagenaufbau Editor

Klicken Sie auf das Symbol Vergleichen Vergleichsfunktion Icon oben im Abschnitt Detailansicht.

Lagenaufbau Editor – Symbol Vergleichen

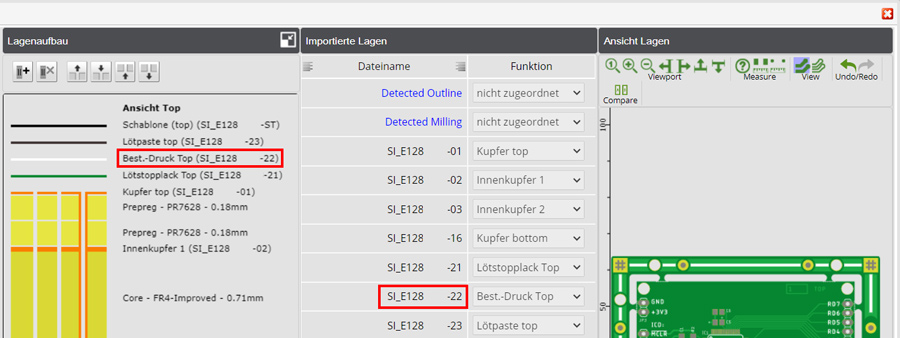

Als nächstes wählen Sie die Lage aus, die Sie vergleichen möchten. Klicken Sie auf den Namen der Lage (Typ) im Abschnitt Lagenaufbau oder auf den Dateinamen im Abschnitt Importierte Lagen.

Wählen Sie eine Lage aus dem Bereich

Dadurch wird die Lage im Abschnitt Lagenaufbau angezeigt.

Die ausgewählte Lage wird im Abschnitt Lagenbild angezeigt

Sie können nun die Unterschiede zwischen den von Ihnen hochgeladenen Originaldaten und den Produktionsdaten (SI) anhand der angezeigten Farben erkennen.

Durch Klicken auf das Symbol Vergleichen Vergleichsfunktion Icon können Sie zwischen den Referenzdaten und den reinen Produktionsdaten (SI) wechseln.

Um eine andere Lage zu vergleichen, klicken Sie einfach auf die Lage im Bereich Lagenaufbau oder im Bereich Importierte Lagen.

Lagen Editor

Der Lagen Editor ähnelt dem Lagenaufbau Editor. Der Unterschied ist, dass im Lagen Editor der Lagenaufbau eingeklappt (nicht sichtbar) ist.

Klicken Sie zunächst auf das Symbol Vergleichen Vergleichsfunktion Icon oben im Abschnitt Detailansicht.

Lagenr Editor – Symbol Vergleichenl

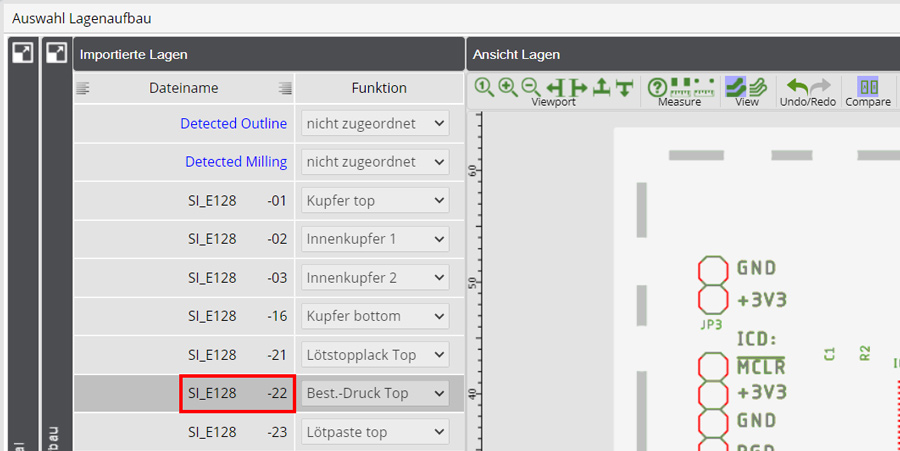

Wählen Sie dann die Lage, die Sie vergleichen möchten, indem Sie auf den Dateinamen im Abschnitt Importierte Lagen klicken.

Ebene auswählen Lagen Editor

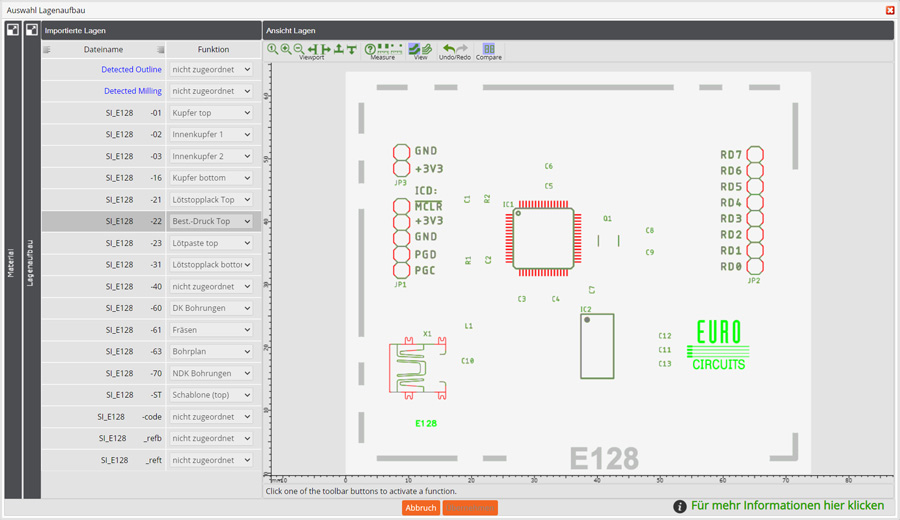

Dadurch wird die Lage im Abschnitt Lagenbild angezeigt.

Lagen Editor Ausgewählte Ebene anzeigen

Sie können nun die Unterschiede zwischen den von Ihnen hochgeladenen Originaldaten und den Produktionsdaten (SI) anhand der angezeigten Farben erkennen.

Durch Klicken auf das Symbol für die Vergleichsfunktion Vergleichsfunktion Icon können Sie zwischen den Referenzdaten und den reinen Produktionsdaten (SI) wechseln.

Um eine andere Lage zu vergleichen, klicken Sie einfach auf den entsprechenden Dateinamen im Abschnitt Importierte Lagen.
