BOM adatok feltöltése elhasználói útmutatók
Beültetéssel rendelt nyomtatott áramköri lapok esetében Anyagjegyzék (BOM) és Alkatrész elhelyzési lista (CPL) feltöltése szükséges.
A BOM fájl a nyomtatott áramköri lapra beültetendő alkatrészekre vonatkozó információkat tartalmazza.
Minimálisan szükséges információk:
- Gyártói cikkszám (MPN)
- Alkatrészek referenciajelölései (C1, C2, R1, R2, IC1 stb.)
- Mennyiség
Hasznos kiegészítő információk, amelyeket szintén ajánlott feltüntetni:
- Gyártó
- Alkatrész teljes leírása
- Alkatrész értéke (10k, 20pF, LED/Zöld stb.)
- Beszállító
- Beszállítói cikkszám (SPN)
- Alkatrész tokozása (1206, BGA, SMD stb.)
A cél a felhasználandó alkatrészek egyértelmű meghatározása.
BOM adatbeviteli formátumok
A támogatott adatbeviteli formátumok a következők: .xls, .csv, .txt, .ods.
FONTOS
- Nem tudjuk elfogadni a natív CAD fájlokból származó BOM adatokat, mivel azok többnyire hiányosak.
Excel fájlok
Az adatkategóriák külön oszlopban vannak elválasztva (MPN, Referenciajelölő, Mennyiség stb.).
BOM fájl Excel formátumban
CSV fájlok
Ezek a fájlformátumok vagy egy elválasztójelet, például vesszőt (,) vagy tabulátor stb. használnak az egyes oszlopok adatainak elválasztására.
BOM fájl vesszővel elválasztott formátumban
BOM fájl tabulátorral elválasztott formátumban
BOM adatok feltöltése
A BOM adatok feltölthetők a PCB adatokkal együtt, illetve később a Bevásárlókosárban frissíthető az adott tételnél. Továbbá PCB adatok nélkül is feltölthető az alkatrészek elérhetőségének és árának ellenőrzéséhez, illetve előrendeléshez.
FONTOS
- BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett az Eurocircuits fiókjába. Javasoljuk, hogy a PCB és BOM adatok feltöltése előtt végezze el a bejelentkezést
- Amennyiben nem rendelkezik még Eurocircuits fiókkal, végezze el az ingyenes regisztrációt itt.
BOM adatok feltöltése PCB adatokkal
Két módszer áll rendelkezésre a feltöltésre: az Eurocircuits honlapjának főoldaláról vagy az árkalkulátorból.
1. módszer – Eurocircuits honlapjának főoldaláról
A főoldalon egyszerűen húzza a PCB adatfájlt a PCB adatok behúzása mezőbe, vagy kattintson a bal egérgombbal a mezőre a tallózáshoz.
Ezt követően a megnyíló ablakban a BOM adatok feltöltése narancssárga gombra (jobbra lent) kell kattintani.
Az új képernyőn lehetősége van a BOM fájl behúzására vagy tallózására.
Ezt követően lehetősége van feltölteni a CPL adatokat, vagy kihagyssára is kerülhet és később is feltölthető.
MEGJEGYZÉS
- Amennyiben PCB adatokat EAGLE .brd vagy KiCad fájlból töltötte fel, abban az esetben külön CPL fájl feltöltésére nincs szükség, mivel ezek a formátumok tartalmazzák a CPL adatokat.[/su_list][su_spacer size=”20″]A következő képernyőn a Teljes PCB elemzés vagy a PCB konfigurátor lehetőségek közül választhat.
Teljes PCB elemzés
Bejelentkezést igényel az Eurocircuits fiókba. Teljes DRC ellenőrzést végez a nyomtatott áramköri lapon, valamint a BOM és CPL adatokon (amennyiben rendelkezésre állnak), ami az adatok bonyolultságától függően néhány percet vehet igénybe.
Miután befejeződött, megnyílik a PCB konfigurátor, ahol láthatja az árkalkulációt, valamint az alkatrészek elérhetőségét.
Emellett áttekintheti a PCB elemzését. A Visualizer eszközeivel megnézheti az esetleges problémákat, és javíthatja azokat.
PCB konfigurátor
DRC ellenőrzés nélkül nyílik meg a PCB konfigurátor, vizuálisan megjelenítve a feltöltött adatokat. Lehetősége van arra is, hogy a nyomtatott áramköri laphoz különböző gyártási opciókat válasszom.
Gyors árkalkuláció esetén érdemes ezt az opciót választani, illetve amennyiben azonnali vizuális visszalejzést szerertne kapni a nyomtatott áramköri lapról. A BOM és CPL adatok ellenőrzéséhez be kell jelentkeznie az Eurocircuits fiókba.
Miután bejelentkezett, áttekintheti BOM adatokat, ellenőrizheti az alkatrészek elérhetőségét, az árakat, és szükség esetén módosíthatja az alkatrészeket.
2. módszer – Árkalkulátorból
A BOM adatok feltöltéséhez először meg kell nyitnia az Árkalkulátort a következő lehetőségek egyikével:
- Az Eurocircuits weboldalának jobb felső sarkában található narancssárga Árkalkulátor gombra kattintva.
- Az Eurocircuits honlapjának kezdőoldalán a naracssárga Árkalkuláció gombra kattintva a Gyors kalkuláció szekcióban.
- Az Eurocircuits fiókba való bejelentkezést követően az Árkalkuláció és rendelés menüpontra kattintva.
Árkalkulátor gomb a nyitóoldalon
Árkalkuláció és rendelés menüpont a felhasználói fiókban
Bármelyik fenti opció kiválasztásával megnyílik az Árkalkulátor, annyi különbséggel, hogy amennyiben be van jelentkezve, a bal oldali menü továbbra is látható marad.
Itt lehetősége van a PCB adatok behúzására a PCB adatok behúzása mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.
Ezt követően vizuálisan megjelenítjük az adatokat DRC ellenőrzés nélkül.
Ezután a PCBA Visualizer fülre kattintva behúzható a BOM fájl az Ide húzza a BOM fájlt mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.
Az adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.
MEGJEGYZÉS
- BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett az Eurocircuits fiókjába.
BOM adatok feltöltése PCB adatok nélkül
Két módszer áll rendelkezésre a feltöltésre: az Eurocircuits honlapjának főoldaláról vagy az árkalkulátorból.
1. módszer – Eurocircuits honlapjának főoldaláról
A főoldalon egyszerűen húzza a BOM adatfájlt a BOM adatok behúzása mezőbe, vagy kattintson a bal egérgombbal a mezőre a tallózáshoz.
Ezután válassza a PCB adatok kihagyása opciót!
Szükség esetén módosítsa a PCB mennyiségét, és kattintson a Tovább a konfigurátorhoz gombra.
Megnyílik a PCBA Visualizer.
Az adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.
MEGJEGYZÉS
- BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett Eurocircuits fiókjába.
2. módszer – Árkalkulátorból
A BOM adatok feltöltéséhez először meg kell nyitnia az Árkalkulátort a következő lehetőségek egyikével:
- Az Eurocircuits weboldalának jobb felső sarkában található narancssárga Árkalkulátor gombra kattintva.
- Az Eurocircuits honlapjának kezdőoldalán a naracssárga Árkalkuláció gombra kattintva a Gyors kalkuláció szekcióban.
- Az Eurocircuits fiókba való bejelentkezést követően az Árkalkuláció és rendelés menüpontra kattintva.
Árkalkulátor gomb a nyitóoldalon
Árkalkuláció és rendelés menüpont a felhasználói fiókban
Bármelyik fenti opció kiválasztásával megnyílik az Árkalkulátor, annyi különbséggel, hogy amennyiben be van jelentkezve, a bal oldali menü továbbra is látható marad.
Most válassza a PCBA Visualizer fület.
Itt lehetősége van a BOM adatok behúzására a BOM adatok behúzása mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.
A BOM adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.
MEGJEGYZÉS
- BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett Eurocircuits fiókjába.
BOM adatok feltöltése mentett kosárelembe
Először be kell jelentkeznie Eurocircuits fiókjába, majd a bal oldali menüből válassza a Bevásárlókosár menüpontot.
Ezt követően a Bevásárlókosárban lévő tételek kilistázásra kerülnek, majd egyszerűen kattintson a megfelelő kosárelemnél az Assembly Visualizer linkre a dedikált oszlopban a BOM adatok feltöltéséhez vagy cseréjéhez.
Ezután megnyílik a PCB Visualizer, ahol lehetősége van a BOM adatok behúzására a BOM adatok behúzása mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.
A BOM adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.
Az adatok mentéséhez válassza a Tovább az összesítéshez gombot!
Ezután kattintson a Kosár módosítása gombra!
A BOM adatok ezzel mentésre kerülnek a nyomtatott áramköri laphoz a meglévő kosárelemnél.
Miért nyílt meg a BOM szerkesztő?

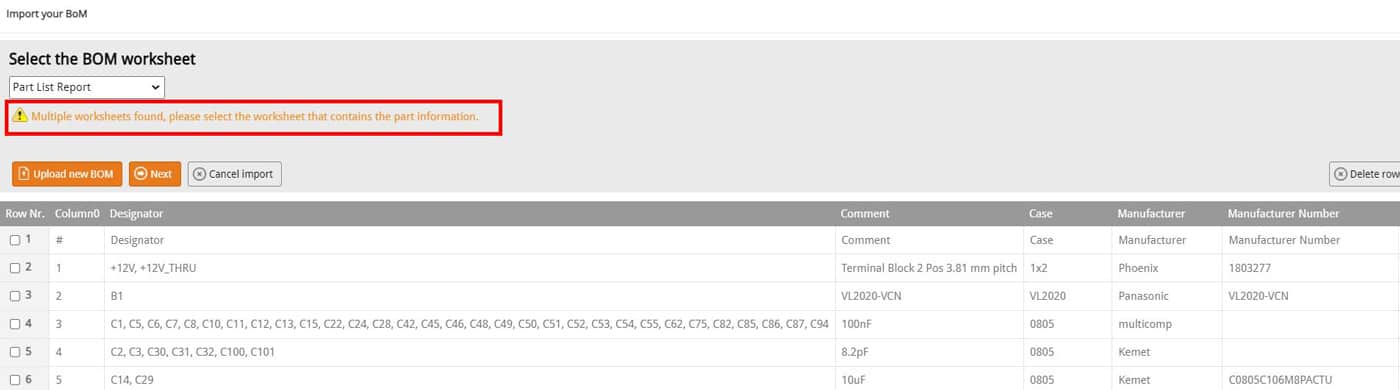

Időnként a BOM szerkesztő megnyílhat a BOM adatok feltöltése közben, ami kétértelmű információkra utal az adatokban.
A BOM szerkesztő egy figyelmeztető üzenettel nyílik meg, és kéri Önt, hogy tegye meg a szükséges lépéseket, melynek végeztével az adatfeltöltés véglegesítésre kerül.
Lehetőség van új BOM adatok feltöltésére is a probléma megoldása érdekében.
Amennyiben segítségre van szüksége, kérjük, lépjen kapcsolatba velünk Online chat szolgáltatásunkon keresztül vagy elérhetőségeink egyikén.
