PCB ellenőrző felhasználói útmutató

Bevezető

A PCB ellenőrző a PCB Visualizer része, és lehetővé teszi a feltöltött adatok ellenőrzését, valamint az adatok elemzése során talált DRC (Design Rule Check) vagy DFM (Design For Manufacture) problémák egyszerű megtekintését.

Fontos

A PCB ellenőrző az adatok teljes elemzése után érhető el, amikor az elemzés befejeződött és mentésre került felhaszálói fiókja Bevásárlókosárába. További információkért kérjük, olvassa el a PCB adatok feltöltése használati útmutatónkat.

DRC információ / DFM információ

A DRC információ a teljes elemzés mérési eredményeit mutatja a PCB konfigurátorban beállított értékekkel (vezetőszélesség, szigetelőtávolság, maradékgyűrű stb.) szemben, és lehetővé teszi a talált különbségek egyenkénti megtekintését.

A DFM információ, amely szintén teljes elemzés után érhető el, a PCB gyártási folyamathoz és a beültetési folyamathoz kapcsolódó információkat mutatják (Galvanizálási mutató értéke, rézfelület rétegenként, forrasztópaszta felület és a forrasztásgátló lakktól mentes réz, forrasztásgátló lakktól mentes fiduciálisként használható padek).

A DFM információ megtekintéséhez egyszerűen kattintson a DFM információ fülre a DRC – DFM információ szekcióban.

PCB ellenőrző megnyitása

Először is, jelentkezzen be az Eurocircuits felhasználói fiókjába.

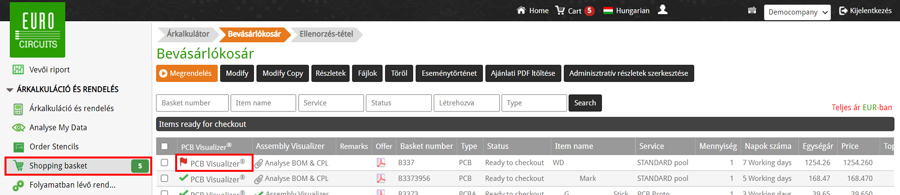

Válassza ki a Bevásárlókosárból az ellenőrizni kívánt munkát, és nyissa meg a PCB Visualizert.

Megjegyzés

• Amennyiben nincs piros zászló () a PCB Visualizer oszlopban, akkor nincs olyan DRC vagy DFM probléma, amely az Ön figyelmét igényelné.

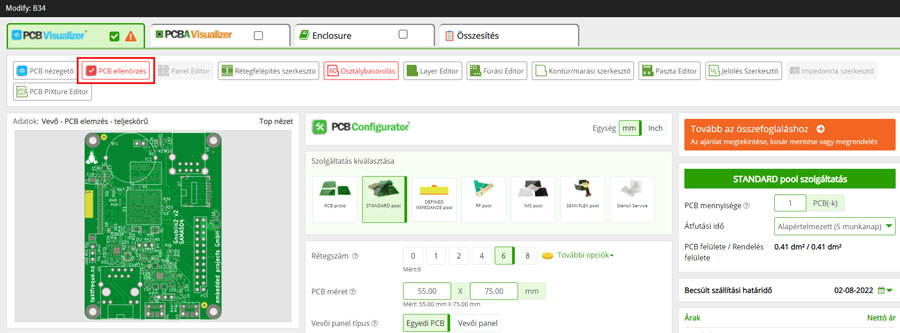

Megnyílik a PCB Visualizer, majd válassza ki a PCB ellenőrző (PCB Checker) gombot a felső eszközmenüből.

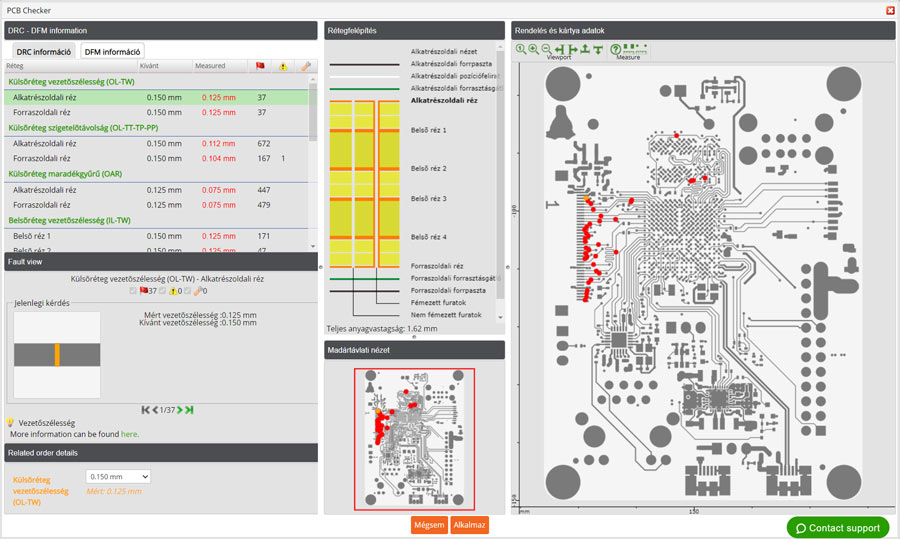

A PCB ellenőrző megnyílik, és megjelenik a DRC információ.

DRC információ felülvizsgálata

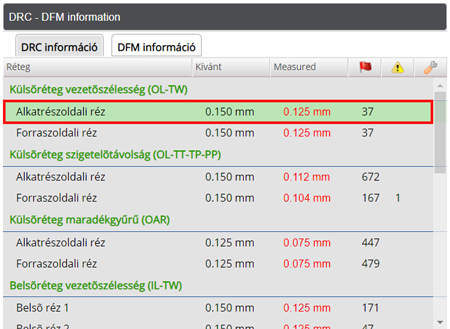

Egy probléma áttekintéséhez egyszerűen válassza ki a DRC – DFM információ részben azt a sort, ahol a mért érték piros színnel jelenik meg, ami zöld színnel fogja kiemelni a sort az alábbiak szerint.

A jobb oldali görgetősávval görgethet felfelé és lefelé.

Az oszlopok ebben a részben a következők:

• Réteg – Ez a réteg funkcionális neve, ahogyan az a Rétegfelépítés szerkesztőben definiálva lett.
• Szükséges – A PCB konfigurátorban beállított minimális érték.
• Mért – A teljes elemzés során mért minimális érték.
  • Amennyiben ez kisebb, mint a Szükséges érték, akkor piros színnel jelenik meg.
• piros zászló – Kritikus DRC problémák, amelyeket meg kell oldani.
• Figyelmeztető háromszög – Nem kritikus DRC problémák.
• Narancssárga kulcs – Automatikusan javítható DRC hibák.

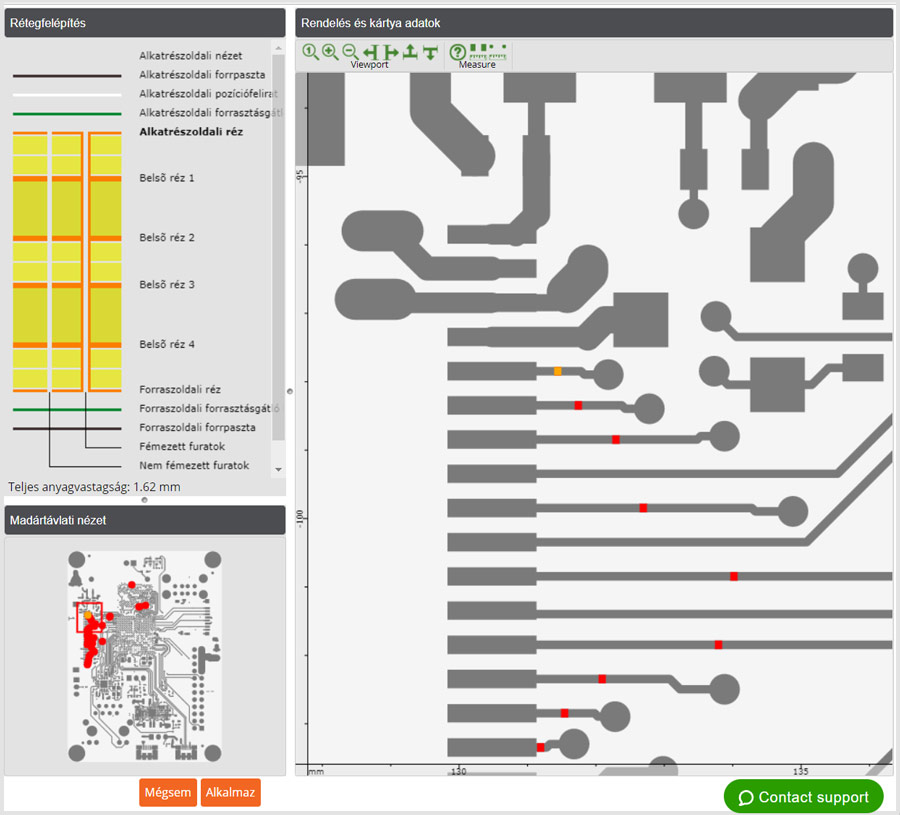

A Madártávlatú nézet és a Részletes nézet szekciókban történő kiválasztáskor a probléma első előfordulása narancssárga színnel, az összes többi előfordulása pedig piros színnel jelenik meg.

Ez lehetővé teszi, hogy lássa a hibát és annak helyét a PCB-n, így felmérheti, hogy milyen intézkedésre van szükség.

A Részletes nézetben az egér görgőjével vagy a Nézetablak szekció felső részén található Nagyítás gombokkal nagyíthat és kicsinyíthet.

Minden irányban pásztázhat az ablakban a bal egérgomb kattintásával és nyomva tartásával, majd az egér mozgatásával, vagy a Nézetablak szekció felső részén található Pásztázás gombok (csak X és Y) használatával.

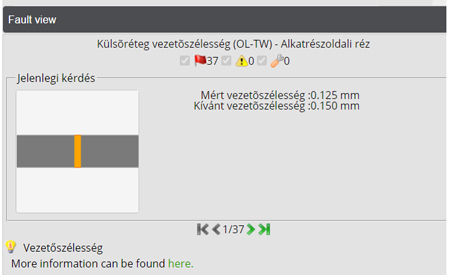

A Hiba nézetben a probléma részletei láthatók, ami lehetővé teszi, hogy az adott probléma következő előfordulására lépjen.

DRC kérdések megoldása

A problémák áttekintése után többféleképpen is megoldhatja azokat, attól függően, hogy mi okozta.

A Mért és a Szükséges érték közötti különbség

Amennyiben a minimális mért érték kisebb, mint a PCB konfigurátorban beállított minimális érték, akkor:

• Módosítsa a PCB konfigurátorban beállított minimális értéket.

A PCB konfigurátorban beállított minimális érték módosításának 2 módja van:

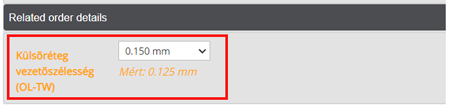

Módosítsa a minimális értéket a PCB ellenőrző – Kapcsolódó rendelés adatai szekcióban, egyszerűen kiválasztva a megfelelő értéket a legördülő listából.

Alternatívaként a minimális értéket közvetlenül a PCB konfigurátorban is módosíthatja.

Fontos

Ez egy átfogó beállítás az adott funkcióra (vezetőszélesség, szigetelőtávolság, maradékgyűrű stb.).

A minimális érték csökkentése hatással lehet az árra.

vagy

• Módosítsa a CAD adatait úgy, hogy azok megfeleljenek a PCB konfigurátorban beállított szükséges értéknek, ehhez új PCB adatokat kell feltöltenie és egy teljes elemzést kell lefuttatnia.

Fontos

A CAD adatok módosítása hatással lehet az árra.

DFM információ felülvizsgálata

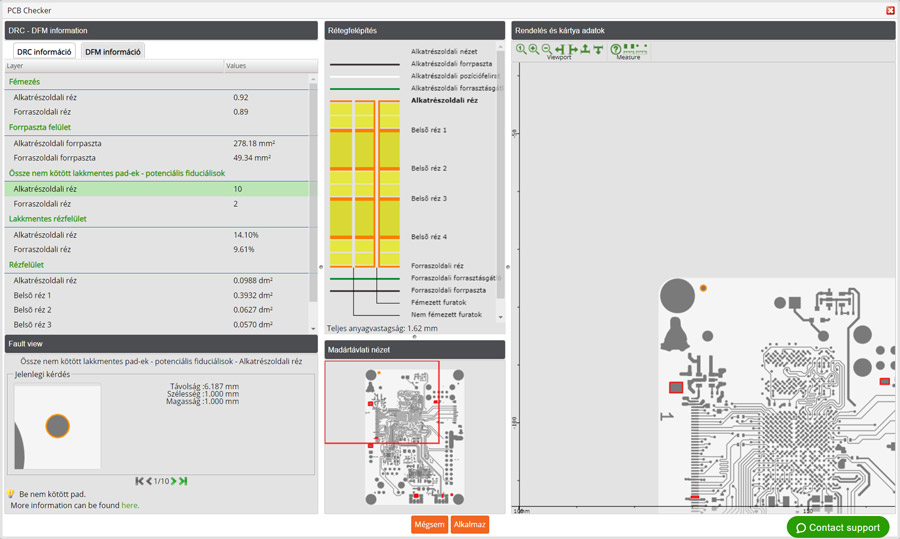

A PCB ellenőrzőben válassza a DFM információ fület.

Itt a DRC információhoz hasonló módon tekintheti át az eredményeket.

Az általunk bemutatott DFM témák célja a következő:

Galvanizálási mutató (Plating index)

Ez az érték a külső rétegekre vonatkozik, amely a galvanizálás bonyolultságának becsült értékét jelenti.

Ez kizárólag a rajzolatkialakítástól függ, és attól, hogy a réz mennyire egyenletesen oszlik el az egyes külső rétegeken.

Egy nagyon alacsony galvanizálási index (<0,4 és az alatti) azt jelenti, hogy a rajzolatot nehéz, ha nem lehetetlen galvanizálni.

Bővebben:

Galvanizálási mutató

Megfelelő rézeloszlás biztosítása

A rézeloszlás hatása a PCB minőségére

Forrasztópaszta felülete

Ez az érték a forraszpaszta sablon vastagságával kombinálva jelzi a laponkénti forraszpaszta-fogyasztást.

Hasznos a beültetési folyamathoz.

[su_spacer size=”15″]

Nem csatlakoztatott, forrasztásgátló lakktól mentes padek

A forrasztásgátló lakktól mentes, semmivel sem összekapcsolt rézpadek a további folyamatok, például az beültetés vagy a tesztelés stb. során referenciapontként használhatók.

Forrasztásgátló lakktól mentes réz

Ez az a rézmennyiség (%), amelyet nem fed a forrasztásgátló lakk, ahol forraszpasztát nem alkalmaznak.

Az Eurocircuits ezt az információt a kiválasztott felületkezeléssel (Ólommentes HAL, Kémiai arany, Kémiai ezüst) bevonandó teljes terület kiszámításának részeként használja.

Bővebben:

A megfelelő felületfémezés kiválasztása

Rézfelület rétegenként

A PCB egyes rézrétegeinek rézeloszlását mutatja meg.

Amennyiben a réz aránya rétegről rétegre kiegyensúlyozatlan, akkor ez meghajlás- és csavarodási problémákat eredményezhet.

Bővebben:

Meghajlás és csavarodás értelmezése a PCB-n
