Kontúr szerkesztő felhasznaloi utmutato

Kontúr szerkesztő

1. Körvonal szerkesztése
1.1. PCB Visualizer és a körvonal réteg
A Visualizer a PCB körvonalának megtalálásához vonalak és ívek zárt láncolatát keresi, ami lehet azonos köraperturával rajzolva, vagy egy kontúr körvonala (“sokszög”). Ezt követően két fő szabály alapján validálja a lehetséges körvonalat:

• A körvonalnak a funkcionális rézfelületeket magában kell foglalnia!
• Nem lehet sokkal nagyobb, mint a funkcionális rézfelület!

• “No outline detected” (Körvonal nem található!) – A PCB adatokban nem található zárt láncolat a funkcionális rézfelület közelében. Példaként tekintse meg az 1. ábrát. Ebben az esetben problémák vannak a PCB körvonalával és a nibbelésekkel. A körvonalban hézagok vannak, nyitott, egy nibbelés a körvonalon és két további nibbelés csak a top oldali pozíció rétegben lett definiálva, valamint felesleges felirat található a pozíció réteg alján. A PCB Visualizer csak akkor tudja felismerni a nibbeléseket, amennyiben a Gerber adatok tartalmaznak attribútumokat (Gerber X3), így az elemzés csak a körvonalról szolgáltat információt. Példánkban a PCB Visualizer nem talált körvonalat, ezért a PCB méretét az összes talált adatot körülölelő téglalapként számította ki.

• “The outline might not be correct” (A körvonal vélhetően nem megfelelő!) – A PCB Visualizer bizonytalan a talált körvonalat illetően. Például túl nagy vagy valamivel kisebb a funkcionális rézfelülethez képest, esetleg két lehetséges körvonal is rendelkezésre áll.

A kontúr szerkesztő segítségével orvosolhatja ezeket a problémákat körvonal létrehozásával, javításával vagy kiegészítésével, a rendelkezésre álló adatok alapján.

TIPP
A kontúr szerkesztővel zárja be a nyitott láncolatokat, vagy más módon egészítse ki a meglévő körvonal adatait. Amennyiben egyáltalán nincs körvonalra vonatkozó adat vagy referenciapont, javasoljuk CAD szoftverében orvosolja a problémát.

1.2. Szerkesztő megnyitása
A szerkesztő két módon indítható el:

1. Amennyiben a PCB Visualizer nem ismeri fel a körvonalat, akkor a fenti két megjegyzés egyike jelenik meg a Megjegyzések részben egy gombbal, amellyel a Kontúr szerkesztő megnyitható (2. ábra).

2. A kontúr szerkesztő a Rétegfelépítés szerkesztőbe is integrálva van (3. ábra).

Kattintson a Rétegfelépítés gombra! Az Importált rétegek rész két sor tartalmaz: “Észlelt körvonal” és “Észlelt kontúrmarás” , mindkettőhöz egy-egy Kontúr szerkesztő gomb tartozik. Kattintson bármelyik gombra a Kontúr szerkesztő megnyitásához (4. ábra). Miután szerkesztette és elfogadta a körvonalat, a korábbi feliratok “Meghatározott körvonal” és “Meghatározott kontúrmarás” feliratokra változik.

1. Az új szerkesztő azt jelenti, hogy a “Körvonal” típus már nem rendelhető az importált rétegekhez. Használja a körvonal szerkesztőt a megfelelő körvonal megjelenítéséhez.
2. A Kontúr szerkesztő gombok valamelyikére kattintva egy felugró ablak figyelmeztet, hogy a Rétegfelépítés szerkesztő bezárul és kívánja-e menteni az adatokat, amennyiben változás történt.

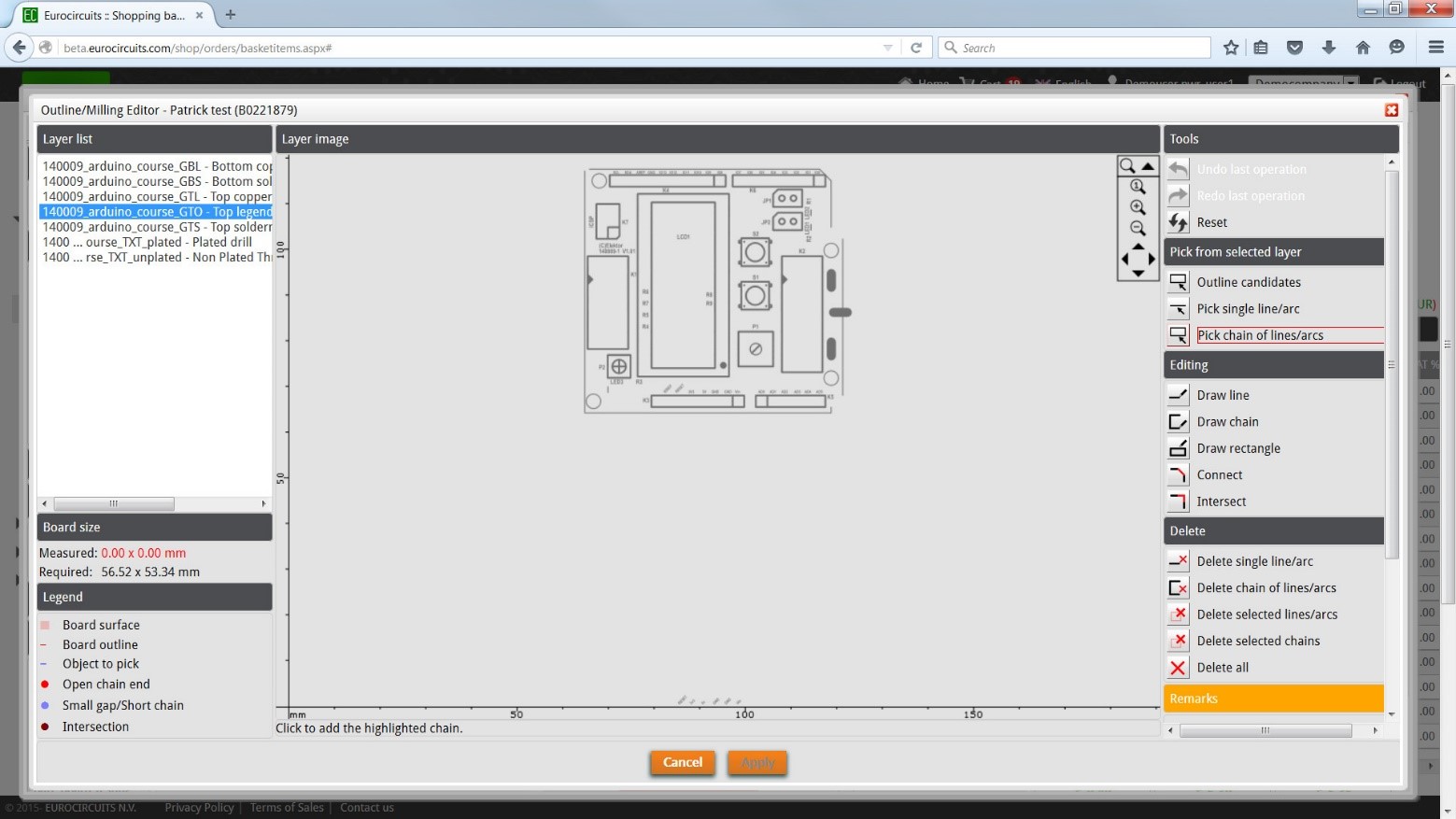

1.3. Körvonal szerkesztő áttekintése

• Réteg lista (Layer list) – Az importált rétegeket mutatja. Válassza ki az egyik réteget, amelyet referenciaként kíván használni a szerkesztőben. (A hosszú rétegnevek rövidítésre kerülnek “…” használatával. A teljes név megjelenítéséhez vigye az egeret a réteg neve fölé.)
• PCB méret (Board size) – Megmutatja a megadott és a mért PCB méretet (az aktuális körvonal mérete). Amennyiben a mért érték piros színnel jelenik meg, akkor az nem egyezik meg a megrendelés részleteiben beállított mérettel.
• Jelmagyarázat (Legend) – Mit jelentenek a különböző színek az előnézeti képen.
• Előnézeti kép (Layer image) – A szerkesztőablak. A könnyű navigációhoz használja az ikonokat (jobb felső sarokban), az egérgombokat vagy a billentyűzet gyorsbillentyűit (a nyílbillentyűk a pásztázáshoz, a +/- a numerikus padon a nagyításhoz és kicsinyítéshez, az 1 a teljes nézethez). A billentyűparancsok akkor is használhatók, amikor a szerkesztési műveletek aktívak.
• Eszközök (Tools) – Az adatok szerkesztéséhez rendelkezésre álló eszközök.

Milyen a megfelelő körvonal?
A megfelelő körvonalat vonalak és ívek zárt láncolata határozza meg pontosan.

Hogyan jelennek meg a PCB adatok?

• A réteg listában kiválasztott réteg adatai szürkén jelennek meg az Előnézeti kép panelen.
• PCB felület (Board surface) – A PCB területe rózsaszínű felületként jelenik meg a rétegadatok tetején, amennyiben megfelelő körvonal elérhető (vonalak és ívek zárt láncolata).
• PCB körvonal (Board outline) – A körvonal piros vonalak/ívek formájában jelenik meg, amennyiben valamelyik szerkesztőeszköz aktív, vagy ha a kurzor az előnézeti kép felett van.
• Kiválasztandó objektum (Object to pick) – Annak érdekében, hogy a felhasználó gyorsan létrehozhasson egy körvonalat a kiválasztott referenciarétegből, az adatokból számos lehetséges vonal és ív kerül kivonásra, és kék színnel jelenik meg, amikor a kiválasztási funkció aktív. (6. ábra):
  • The center lines of all draws and arcs using a circle aperture
  • The outlines of all contours
  • The outline of all flashes, draws and arcs using a circle aperture with a diameter >= 0.5 mm (may be used to define slots in the board outline etc.).
• Nyitott láncvégek (Open chain ends) – Amennyiben a körvonal nyitott láncolatokat tartalmaz, a végpontokat piros pontok jelölik.
• Kis hézag/rövid lánc (Small gap/short chain) – Amennyiben a körvonal nagyon rövid láncolatokat tartalmaz (kevesebb mint 1 mm), világoskék pontok és vonalak jelölik; abban az esetben, ha két különböző nyitott lánc végpontjai közel vannak egymáshoz (kevesebb mint 2 mm), ezeket a végpontokat világoskék pontok jelölik.
• Metszéspont (Intersection) – A kontúrdefiníció és a kontúrláncok automatikusan szétválnak a metszéspontokban (sötétpirossal jelölve). Ez intuitívabbá teszi a vázlat egyes részeinek törlését.

1.4. Eszközök

1. Általános eszközök
   • Visszavonás (Undo) – Az utolsó művelet visszavonása.
   • Ismét (Redo) – Az utolsó művelet megismétlése.
   • Visszaállítás (Reset) – Az aktuális körvonal visszaállítása a PCB Visualizer által detektált körvonalra.
2. Kiválasztó eszközök
   Amennyiben ezen eszközök bármelyikét kiválasztja, a referenciarétegben lévő lehetséges körvonalak kék színnel jelennek meg, melyek ezt követően hozzáadhatók a szerkesztett körvonalhoz.
   • Lehetséges körvonal – (Outline candidates) – Válasszon ki egy réteget, és kattintson ide, hogy megnézze, elérhető-e megfelelő körvonal ezen a rétegen.
   • Egyetlen vonal/ív kiválasztása – (Pick single line/arc) – Vigye az egeret az egyik lehetséges körvonal fölé, hogy kiemelje azt (narancssárga szín), majd kattintson a gombra, hogy hozzáadja az aktuális körvonalhoz. (13. ábra).
   • Vonalak/ívek láncolatának kiválasztása – (Pick chain of lines/arcs) – Vigye az egeret az egyik lehetséges körvonal fölé, hogy kiemelje azt (narancssárga szín) azt és mindent, amely kapcsolódik ahhoz. Kattintson a gombra a láncolat hozzáadásához az aktuális körvonalhoz. (13. ábra)
3. Szerkesztő eszközök
   The editing tools snap to the relevant points on the reference layer or the current outline.
   • Vonal rajzolása (Draw line) – Kattintson a gombra a vonal kezdőpontjának meghatározásához! Kattintson újra a vonal végpontjának meghatározásához! Tartsa lenyomva a Shift billentyűt, hogy a vonal szögét vízszintesre vagy függőlegesre korlátozza! A szerkesztés leállításához nyomja meg az ESC billentyűt!
   • Láncolat rajzolása (Draw chain) – Kattintson a gombra a láncolat kezdőpontjának meghatározásához! Kattintson ismét egy vonal hozzáadásához a láncolathoz! Tartsa lenyomva a Shift billentyűt, hogy a vonal szögét vízszintesre vagy függőlegesre korlátozza! Kattintson ismét az aktuális végpontra a lánc befejezéséhez! A szerkesztés leállításához nyomja meg az ESC billentyűt!
   • Téglalap rajzolása (Draw rectangle) – Kattintson a téglalap első sarokpontjának meghatározásához. Kattintson ismét a második sarokpont meghatározásához. A szerkesztés leállításához nyomja meg az ESC billentyűt.
   • Összekapcsolás (Connect) – Összekapcsol 2 objektumot a legközelebbi végpontjaik közötti vonal hozzáadásával. Amennyiben a két objektum már metszi egymást, nem történik változás. Kattintson az első objektum meghatározásához! Kattintson újra a második objektum meghatározásához! Miközben az egeret az első és a második kattintás között mozgatja, az eredmény narancssárga színben jelenik meg (14. és 15. ábra).
   • Metszéspont (Intersect) – Összekapcsol 2 objektumot úgy, hogy meghosszabbítja őket a legközelebbi metszéspontjukig. Amennyiben a két objektum már metszi egymást, vagy ha nincs metszéspont, nem történik változás. Kattintson az első objektum meghatározásához! Kattintson újra a második objektum meghatározásához! Miközben az egeret az első és a második kattintás között mozgatja, az eredmény narancssárga színben jelenik meg (9 – 11. ábra).
4. Eltávolító eszközök
   • Egyetlen vonal/ív törlése (Delete single line/arc) – Mozgassa az egeret egy vonal/ív fölé az aktuális körvonalban! Narancssárga színnel lesz kiemelve. Kattintson rá a törléshez!
   • Vonalak/ívek láncolatának törlése (Delete chain of lines/arcs) – Mozgassa az egeret egy vonal/ív fölé az aktuális körvonalban! A vonal/ív és minden, ami kapcsolódik ahhoz narancssárga színnel lesz kiemelve. Kattintson a láncolat törléséhez!
   • Kijelölt vonalak/ívek törlése (Delete selected lines/arcs) – Egy téglalap húzásával kijelölheti az aktuális körvonal összes olyan vonalát/ívét, amely a téglalapon belül van, vagy metszi azt. A kijelölt vonalak/ívek törléséhez engedje fel az egeret! Az ESC billentyűvel megszakíthatja a műveletet.
   • Kijelölt láncolatok törtlése (Delete selected chains) – Egy téglalap húzásával kijelölheti az aktuális körvonalból az összes olyan vonalláncolatot/ívet, amely a téglalapon belül van vagy metszi azt. A kijelölt vonalak/ívek törléséhez engedje fel az egeret! Az ESC billentyűvel megszakíthatja a műveletet.
   • Összes törlése (Delete all) – Törli az összes vonalat/ívet az aktuális körvonalból. Első lépésként használható, amennyiben bizonyos, hogy a detektált körvonal rossz.
5. Láncok bezárása
   • Amennyiben az aktuális körvonalnak a láncolata valahol nyitott, akkor az eszközök alatt megjelenik egy üzenet, és a nyitott láncok végpontjai piros pontokkal kerülnek megjelölésre. Nyitott láncolatnak minősül minden olyan lánc, amelynek legalább egy végpontja nem metszéspontja egy másik láncnak.
   • Amennyiben rövid nyitott láncok (< 2 mm) kerülnek detektálásra, megjelenik azok száma. A javítás gomb lehetővé teszi e rövid nyitott láncok automatikus törlését.
   • Amennyiben a nyitott láncvégpontok között kis hézagok (< 2 mm) kerülnek detektálásra, megjelenik azok száma. A javítás gomb automatikusan összeköti ezeket a metszéspont funkcióval (10. és 11. ábra).
   • Egy kiválasztó áll rendelkezésre a detektált hézagok közötti gyors navigálására (a nagyítást ez nem befolyásolja).

1.5. Körvonal szerkesztő használata

Válasszon réteget a réteg listából. Kattintson a “Lehetséges körvonal” (Outline candidate) gombra. Amennyiben elérhető megfelelő körvonal, akkor az piros színnel jelenik meg. Az üzenet (jobb felső sarokban) jelzi, hogy a szerkesztő érvényes körvonalat talált. Kattintson a “Kiválasztás” (Select)gombra a mentéshez.

2. Kontúrmarás szerkesztő használata

Ebben az esetben használja a Vonalak/ívek láncolatának kiválasztása eszközt a két kivágás kijelöléséhez (21. ábra). Amennyiben a kivágások paraméterei hiányosak vagy nem megfelőek, használja ugyanazokat a szerkesztési funkciókat, mint a PCB körvonalának esetében.

Ezután a módosítások mentésével a PCB Visualizer ismételten feldolgozza a PCB adatok.
Az Alkalmaz gomb aktívvá válik azonnal, amennyiben érvényes körvonal került definiálásra. Kattintson az Alkalmaz gombra az aktuális körvonal mentéséhez! A kosár mentésekor az adatokat a PCB Visualizer ismételten feldolgozza.
Az Alkalmaz gombra kattintva, amennyiben a körvonal nem volt szerkesztve, a körvonalra vonatkozó megjegyzések törlődnek. Ezzel megerősítheti, hogy a detektált körvonal megfelelő.
A Mégsem gomb megnyomásával mentés nélkül bezárhatja a szerkesztőt.
A Körvonal szerkesztő videóját itt tekintheti meg.
